Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Nhẫn phần cứng G100 Oblong Master Link được sử dụng trong xây dựng cáp treo | Max. Tối đa Cap Mũ lưỡi trai: | 40 tấn |
---|---|---|---|
Mũ lưỡi trai: | 2,3 tấn | Vật chất: | Rèn thép cường độ cao rèn |
Xích xích: | 1 chân sling hoặc 2 chân trượt | Giới hạn tải trọng: | 4 lần |
Điểm nổi bật: | Nhẫn phần cứng G100 Omega Link,G100 Oblong Master Link,40t Oblong Master Link |

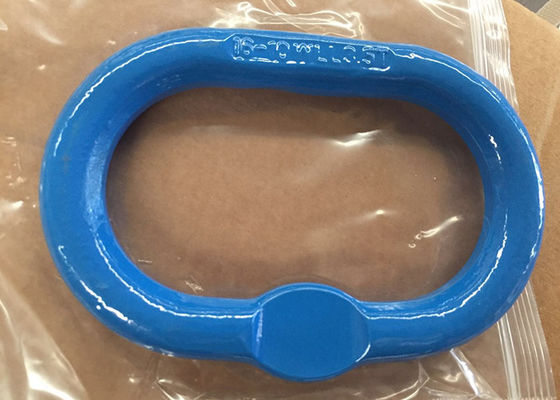

Vòng phần cứng G100 Oblong Master Link được sử dụng trong xây dựng cáp treo
G100 LIÊN KẾT, NHẪN
Liên kết tổng thể thuôn là thiết kế tối ưu để sử dụng trong việc xây dựng cáp treo.Thiết kế hình bầu dục là cấu hình tối ưu để sử dụng với móc cẩu vì chiều sâu của móc thường lớn hơn chiều rộng.
Các liên kết chính kéo dàithường được sử dụng ở cuối các cụm lắp ráp gian lận và thường xuyên nhất, chúng chỉ được sử dụng ở một đầu.Chúng được gọi là liên kết chủ vì trong một cụm giàn truyền thống, liên kết chủ nằm trên cùng, kết nối trực tiếp với móc cẩu trong khi phần còn lại của dây treo treo bên dưới nó.Điều quan trọng cần lưu ý là các liên kết chính này được làm quá khổ để chứa các móc cẩu lớn và các điểm kết nối khác.Sử dụng chúng với cáp treo dây xích, cáp treo dây thừng và thậm chí cáp treo mạng tổng hợp.
Ưu điểm
* Thép siêu hợp kim được rèn và tôi luyện.
* Thích hợp cho xích G100.
* Mạnh hơn 25% so với G80.
* Kiểm tra chứng minh cá nhân ở 2,5 lần giới hạn tải trọng làm việc.
* Bền bỉ ở mức 1,5 lần giới hạn tải làm việc trong 20000 chu kỳ.
* 100% phát hiện vết nứt magnaflux.
* Tải trọng cuối cùng gấp 4 lần giới hạn tải trọng làm việc.
Thông số
Mục không. | Xích G100 (mm) | Trọng lượng (kg) | WLL (T) | Kích thước (mm) | |||
1 chân địu | Địu 2 chân | A | B | D | |||
SL-R1025-2.3 | 6 + 7 | 6 | 0,34 | 2.3 | 110 | 60 | 13 |
SL-R1025-3.5 | số 8 | 7 | 0,53 | 3.5 | 110 | 60 | 16 |
SL-R1025-5 | 10 | số 8 | 0,86 | 5 | 135 | 75 | 18 |
SL-R1025-7.6 | 13 | 10 | 1.6 | 7.6 | 160 | 90 | 23 |
SL-R1025-10 | 16 | 13 | 2,46 | 10 | 180 | 100 | 27 |
SL-R1025-14 | 19 | 16 | 4,14 | 14 | 200 | 110 | 33 |
SL-R1025-25.1 | 22 | 19 | 6.22 | 25.1 | 260 | 140 | 36 |
SL-R1025-30.8 | 26 | 22 | 12,85 | 30.8 | 340 | 180 | 45 |
SL-R1025-40 | 32 | 26 | 16,22 | 40 | 350 | 190 | 50 |
