Pa lăng cáp điện CD1 Pa lăng cáp điện 1 tấn 5 tấn Chiều cao nâng 6m/9m với 380V
Tổng quan
Pa lăng cáp điện CD1/MD1 có các đặc điểm như cấu trúc nhỏ gọn, trọng lượng nhẹ, kích thước nhỏ và dễ vận hành. Nó có thể được sử dụng không chỉ trên đường ray trên cao mà còn được sử dụng kết hợp với nhiều loại cần cẩu điện hoặc thủ công như cần cẩu dầm đơn, cần cẩu dầm đôi, cần cẩu dầm hẫng và cần cẩu cổng, v.v. Pa lăng điện kiểu MD1 với tốc độ nâng kép nên được sử dụng trong trường hợp kiểu pa lăng CD1 không thể đáp ứng các yêu cầu về điều chỉnh tinh trong quá trình vận hành chính xác.
Các lĩnh vực ứng dụng
- được sử dụng rộng rãi trong các nhà máy, xưởng, kho và nhiều dịp khác để nâng vật liệu trực tiếp,
- được lắp đặt trên dầm thép I thẳng hoặc cong của Cần cẩu dầm đơn để nâng hàng.
- Nó cũng có thể được sử dụng cùng với Cần cẩu điện dầm đôi, cần cẩu cổng và cần cẩu xoay để nâng các mặt hàng khác nhau, v.v.
- Nó có rất nhiều ứng dụng chỉ vì những ưu điểm của nó, chẳng hạn như: cấu trúc chặt chẽ, vận hành thuận tiện, trọng lượng nhẹ, sử dụng chung rộng rãi, v.v.
Các đặc điểm chính
- Pa lăng cáp điện kiểu CD1, MD1 là một thiết bị nâng có kích thước nhỏ, có thể được gắn trên dầm đơn, cầu, cổng và cần cẩu cánh tay.
- Với một chút thay đổi, nó cũng có thể được sử dụng như một tời.
- Nó được sử dụng rộng rãi trong các nhà máy, mỏ, cảng, kho, khu vực lưu trữ hàng hóa và cửa hàng, rất cần thiết trong việc nâng cao hiệu quả làm việc và cải thiện điều kiện làm việc.
- Pa lăng điện kiểu CD1 chỉ có tốc độ bình thường, có thể đáp ứng các ứng dụng thông thường.
- Pa lăng điện kiểu MD1 cung cấp hai tốc độ: tốc độ bình thường và tốc độ thấp. Ở tốc độ thấp, nó có thể thực hiện việc bốc dỡ chính xác, đúc hộp cát, bảo trì máy công cụ, v.v.
Ưu điểm
- Đã được phê duyệt CE.
- Kết cấu chắc chắn, nhẹ.
- Ít tốn sức để nâng tải trọng tối đa.
- Móc rèn hoàn toàn.
- Xích tải bằng hợp kim cao cấp.
- Bảo vệ bằng sơn men nướng bền.
- Thiết bị bảo vệ quá tải có sẵn theo yêu cầu.
- Dịch vụ sau bán hàng tuyệt vời.
Động cơ:Động cơ pa lăng là động cơ rôto kiểu côn có phanh; nó là một trong những động cơ chất lượng tốt nhất, có mô-men xoắn lớn hơn, vì vậy nó có thể thích ứng với việc di chuyển thường xuyên, mô-men xoắn tối đa gấp 2,4-3 lần so với mô-men xoắn định mức.
Hộp số:Hộp số pa lăng có bánh răng được xử lý đặc biệt để có khả năng chống mài mòn cao. Mỗi cụm Trục bánh răng được hỗ trợ trên ổ bi hoặc ổ đũa, để đảm bảo hoạt động trơn tru, ma sát thấp.
Cáp thép:Cáp nâng tuân thủ các tiêu chuẩn xuất khẩu. Cáp dẫn do tang cuốn không bị trượt ngang khi chùng. Hệ số an toàn, trên độ bền kéo danh nghĩa của cáp là sáu.
Tang cáp:Tang pa lăng có rãnh, ống liền mạch có chiều dài thích hợp để quấn thành một lớp và cung cấp sự hỗ trợ thích hợp cho cáp để giảm thiểu hao mòn do mài mòn. Trục tang quay trên Vòng bi để đảm bảo hoạt động trơn tru.
Hệ thống điều khiển thiết bị điện:Pa lăng kiểu CD1 và MD1 bao gồm hộp công tắc tơ, công tắc điều khiển, bộ giới hạn cắt, điện áp làm việc của công tắc điều khiển là 380V, 36V hoặc 24V (điện áp an toàn).
Hướng dẫn cáp:Hướng dẫn cáp được chia làm hai nửa, đảm bảo dễ dàng tiếp cận. Nó bao quanh tang hoàn toàn để cáp có thể không bung ra ngay cả khi Pa lăng ở trạng thái không tải. Các hướng dẫn cáp của công ty chúng tôi được làm dày và giãn nở, để không dễ bị hư hỏng.
Móc:Khối móc được kiểm tra đến 150% tải trọng đầy đủ trước khi lắp ráp.
Cấu hình kỹ thuật
| Kiểu | Sức nâng (t) | Chiều cao nâng (m) | Tốc độ nâng (m/phút) | Tốc độ chạy (m/phút) | Loại cáp thép | Đường kính cáp thép (mm) | Loại đường ray dầm I | Nhiệm vụ làm việc | Động cơ nâng |
|---|
| Công suất (kw) | VÒNG/PHÚT (v/phút) | Nguồn điện |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0.4 | 1380 | 220-440V 50/60HZ 3 Pha |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0.8 | 1380 |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
Ghi chú
- A. Chiều cao nâng tiêu chuẩn là 6, 9, 12, 18, 24, 30 và 36 mét.
- B. Tốc độ nâng có thể là tốc độ đơn hoặc tốc độ kép, thậm chí nhiều tốc độ với bộ biến tần.
- C. Đường ray phù hợp cho pa lăng trần thấp là đường ray kiểu H và đường ray kiểu I cũng có sẵn.
- D. Việc luồn cáp được khuyến nghị của loại pa lăng này là 2/1, 4/2 hoặc 4/1.
- E. Tốc độ di chuyển bình thường là 20m/phút và 12.5, 16, 25, 30, 45m/phút theo yêu cầu.
- F. Khoảng cách đường ray bình thường của dầm đôi là 1200, 1500, 1800, 2100 và 2300mm.

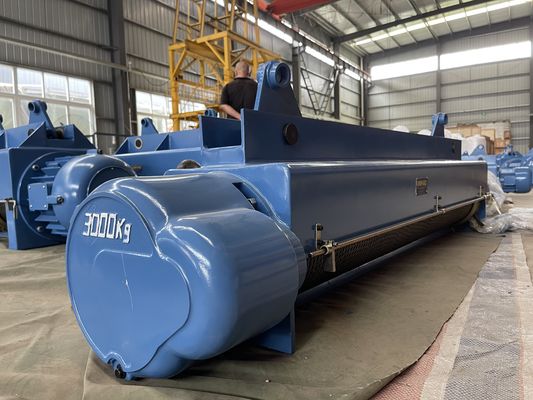

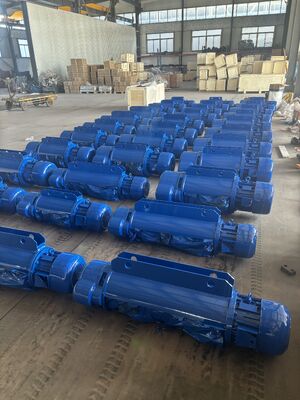

Hiển thị sản phẩm
